拆解报告：Benks邦克仕18W USB PD充电器PA32

新款iPhone的发布，直接拉动了手机周边配件。尽管两款Pro机型 iPhone 11 Pro、iPhone 11 Pro Max包装内均配送了18W的USB PD快速充电器，但是对于iPhone 11来说仍然是5V/1A充电器，因此想要享受PD快充，用户就得自行购买快充配件。

作为国内知名时尚创意数码配件品牌，Benks邦克仕此前已经推出了一款18W USB PD充电器。在iPhone 11发布之后，邦克仕新款18W USB PD快充充电器也随之上市。与上一代产品相比，邦克仕新款18W USB PD充电有哪些升级之处呢？下面充电头网就通过产品拆解为大家揭晓答案。

一、Benks邦克仕18W USB PD充电器外观

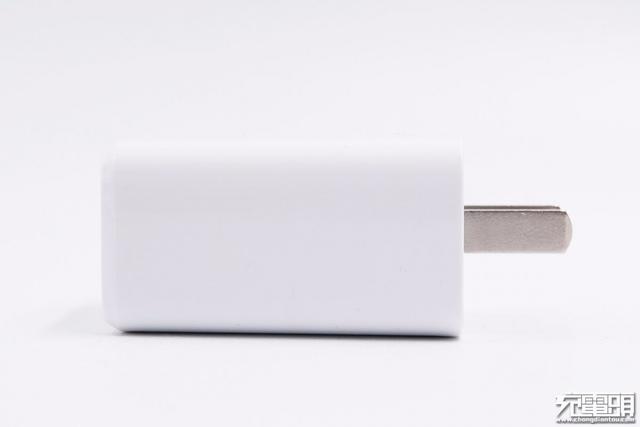

Benks邦克仕18W PD充电器通体白色，外壳光滑而洁白，右端是插脚左端是USB-C接口端，看起来非常的简洁。

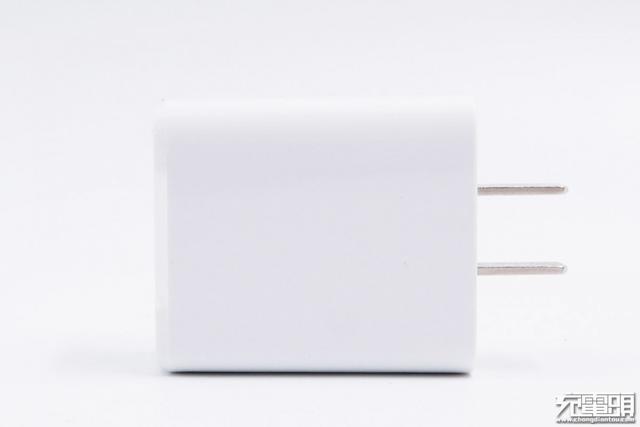

不可折叠国标插脚。

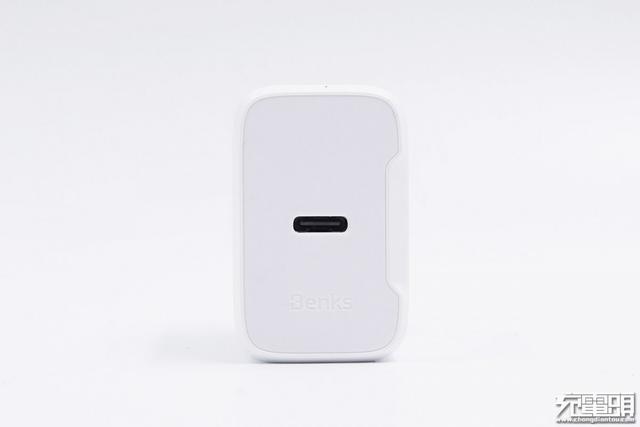

中心是USB-C接口，采用黑色不露铜胶芯，下方是“Benks”的品牌logo，白色环形外壳的右边微微凹进去。

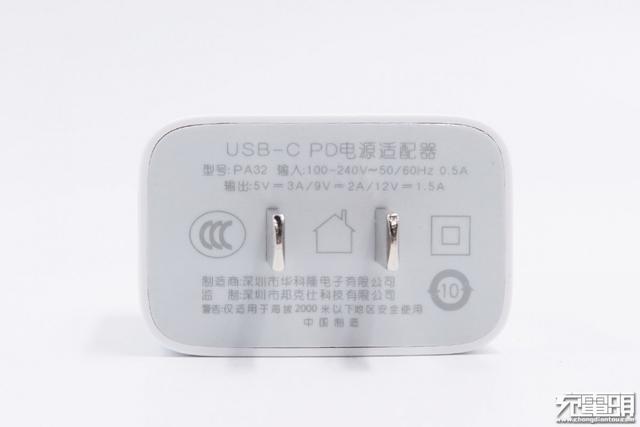

底面标注产品信息：型号PA32；输入：100-240V~50/60HZ 0.5A；输出：5V/3A、9V/2A、12V/1.5A；制造商为深圳市华科隆电子有限公司；产品已经通过了3C认证、中国RoHS检测，并有室内使用以及强绝缘性等信息。

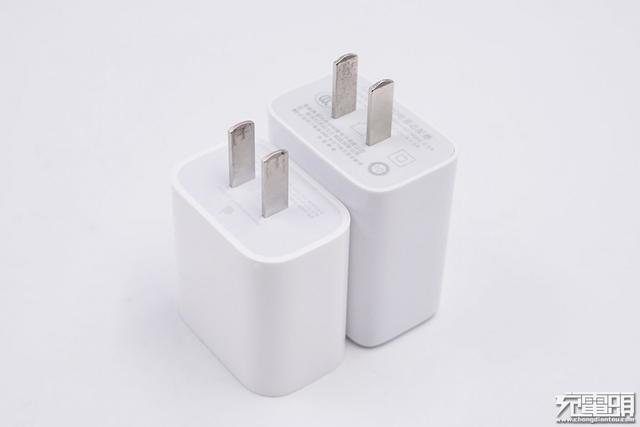

与苹果18W充电器的一个直观比较，体积稍大。

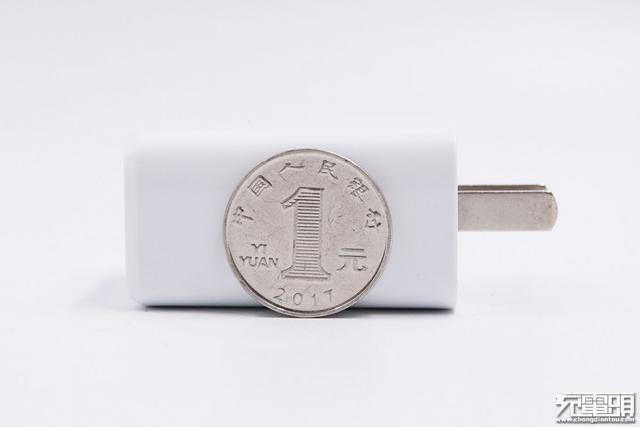

充电器的厚度基本与一元硬币的直径相当。

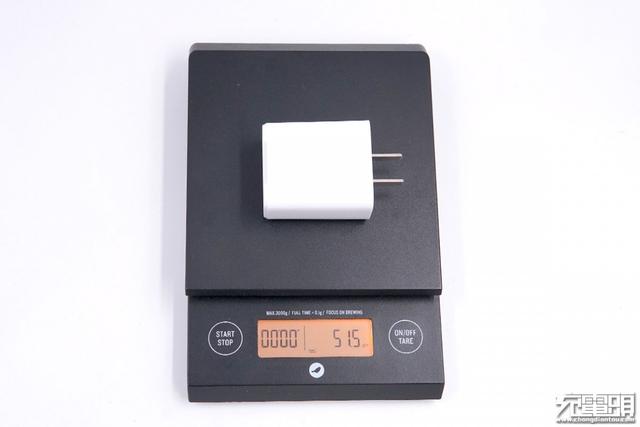

净重约为52g。

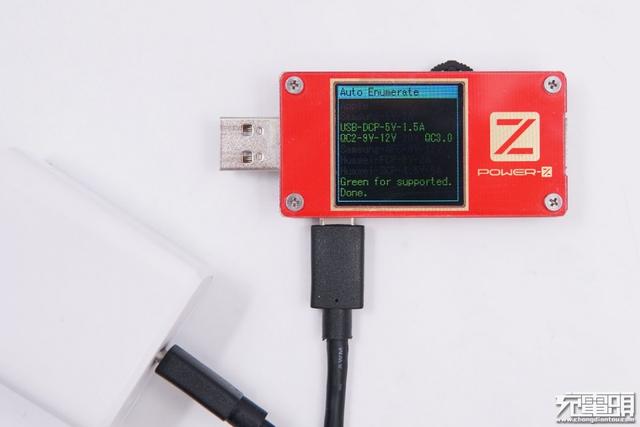

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持USB DCP、QC2.0、QC3.0快充协议。

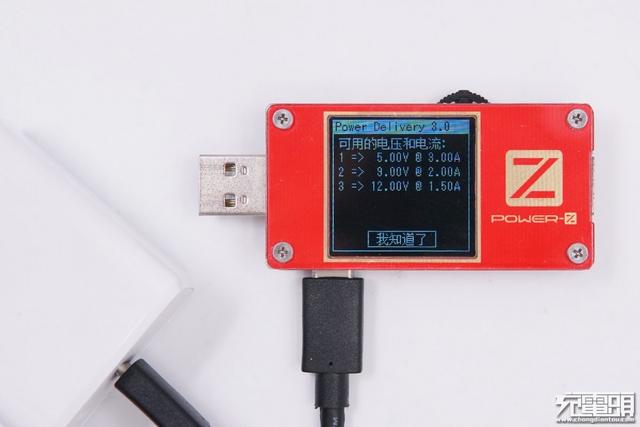

其PDO报文显示支持USB PD3.0快充标准，具备5V/3A、9V/2A、12V/1.5A三组固定电压档位。

二、Benks邦克仕18W USB PD充电器拆解

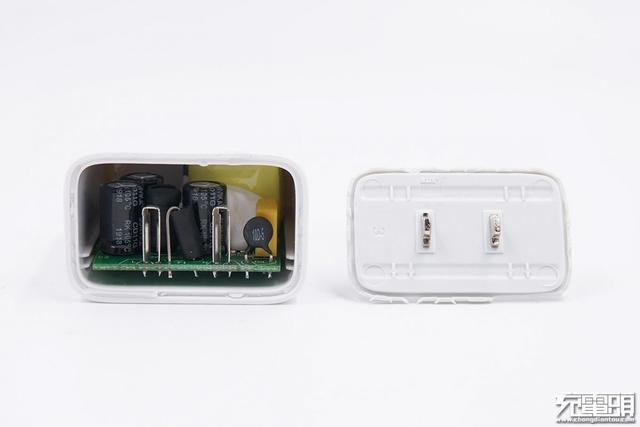

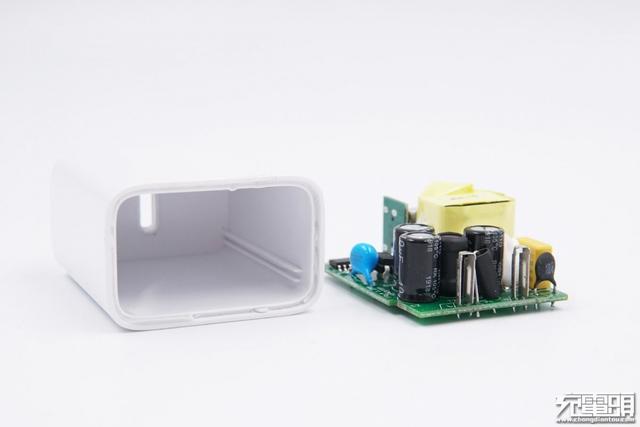

将充电器沿着底端缝隙拆开，常见的超声波焊接工艺，基本可以做到无损拆解。内部绿色PCB板输入端这边上焊接的是一些常见的元件，下文中将详细介绍。

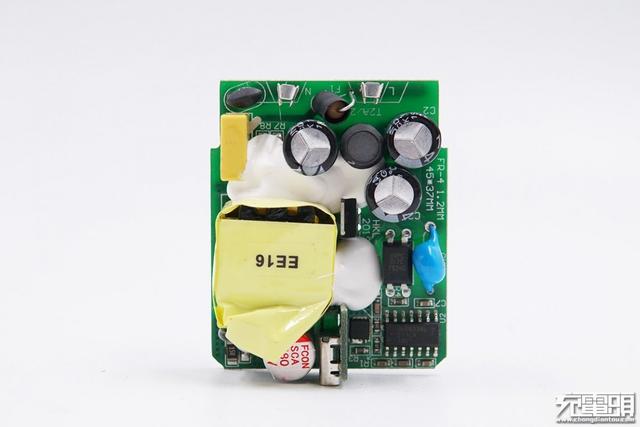

将PCB板取出，更多的元器件展示在我们面前，机身壳内部两边有凹槽，PCB板通过其固定。

从这一视角看，变压器与其他元件的空隙之间进行注胶加固，同时还可以起到导热的作用。

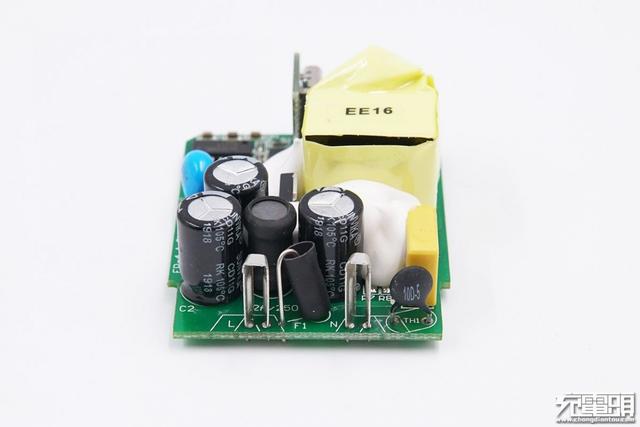

输入端这边采用金属弹片与插脚接触取电，旁边是初级电解电容、工字电感、安规X电容、NTC浪涌抑制电阻等元器件。

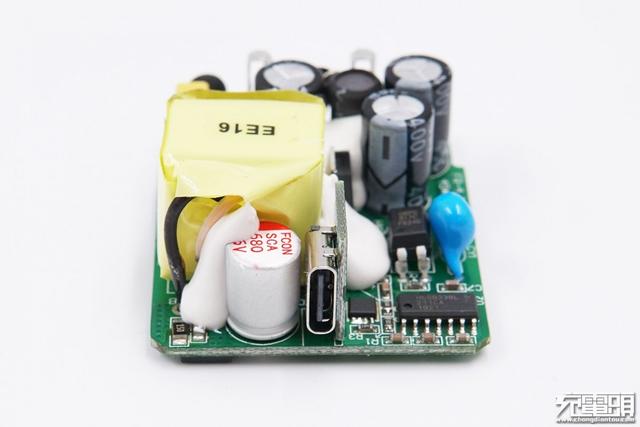

输出端采用固态电容滤波， 并使用硅胶固定；USB-C接口使用小块PCB板垂直焊接在PCB板上；接口右侧是协议芯片和VBUS开关管。

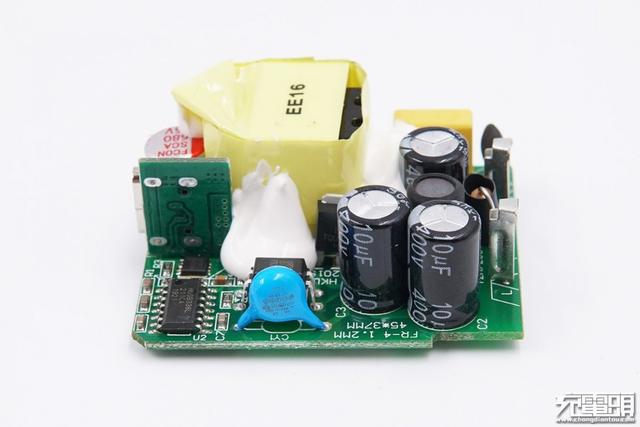

横跨初级次级两端的是蓝色的Y电容，同时还有光耦。下文中，小编将对这些元器件作详细的介绍。

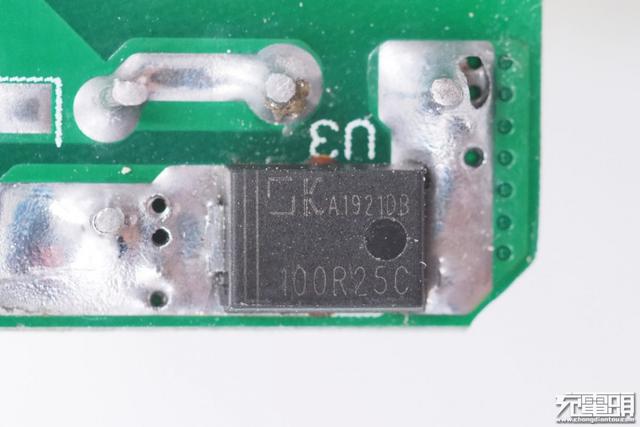

次级侧采用东科半导体DK5V100R25C同步整流芯片，其内置25mΩ 100V耐压同步整流管。

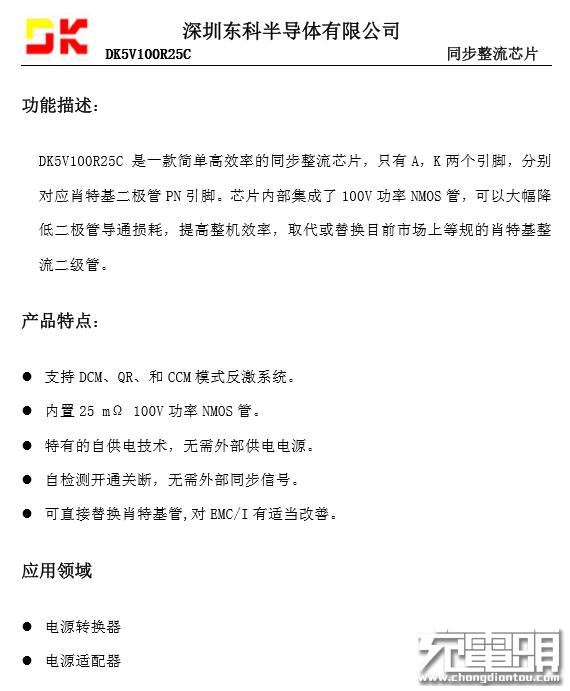

东科DK5V100R25C是一款简单高效率的同步整流芯片，只有 A、K 两个引脚，分别对应肖特基二极管PN引脚。芯片内部集成了100V功率 NMOS 管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上同等规格的肖特基整流二极管。

充电头网了解到，采用东科DK5V100R25C的产品还有Benks邦克仕18W USB PD充电器、倍思双USB-A口多协议快充充电器、倍思30W QC4+双口充电器、倍思18W QC4+双口充电器、高仿苹果18W USB PD充电器等。

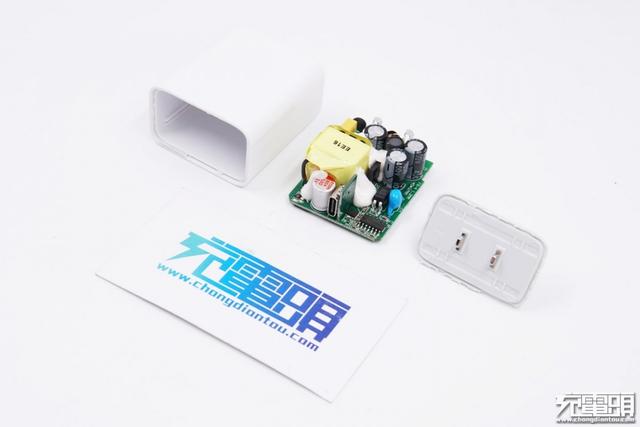

全部拆解完毕。

充电头网总结

Benks邦克仕新款18W PD充电器可以说是的对老款18W PD充电器的改良。两者均是纯白色外观设计，但是外型设计上却有所区别。两者都支持USB PD快充输出，并有5V、9V、12V三个电压档位，可兼容iPhone、华为、小米等品牌的旗舰手机快充。

Benks新款18W PD快充充电器较上一代而言，使用的昂宝PWM主控、东科半导体的高集成度同步整流芯片以及慧能泰HUSB338L协议芯片等均没有进行更换。充电器主要针对产品的散热问题进行改善，通过在元器件周围进行注胶的方式，加强元器件稳定性和散热性能。同时，产品外壳增大也有利于散热。
